Analoge Kartenherstellung

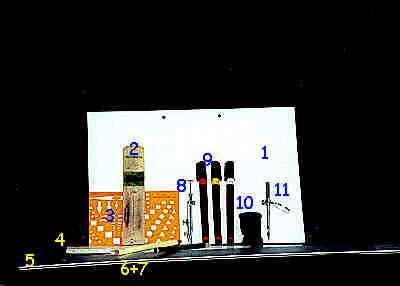

Arbeitsmaterialien zur Herstellung einer Karte:

Man benutzt viele verschiedene Zeichenwerkzeuge, mit denen man bis auf 0,2 mm genau kartieren kann.

1 Zeichenkarton
2 Schrubbelbrett
3 Zeichenschablone
4 Maßstab
5 Lineal
6 Radierstift
7 Bleistift (6H-8H)
8 Nullenzirkel
 9 Tuschefüller
10 Strichlupe
11 Kartiernadel
Punkte absetzen

Man liest das bekannte Maß am Maßstab ab und sticht mit der Kartienadel in den Karton.

Nachdem man die Maße abgesetzt hat, verbindet man die Punkte (wie auf dem Fortführungsriss) miteinander.
Vorbereitung:

Um ein absolut rechtwinkliges Quadratnetz auf den Karton zu bekommen, wenden wir das Diagonalverfahren an.
